SMT贴片机上飞达介绍和种类?
贴片机上的飞达是什么?飞达即Feeder的音译，一般翻译为供料器或送料器，是贴片机最主要的一个配件它的作用是将SMD贴片元件安装
在供料器上，供料器为贴片机提供元件进行贴片。
在贴片机中，供料器(feeder)的作用是将片式元器件SMC/SMD按照一定规律和顺序提供给贴片头以便准确方便地拾取，它在贴片机中占有
教多的数量和位置，它也是选择贴片机和安排贴片工艺的重要组成部分。根据SMC/SMD包装的不同，供料器通常主要有带状(tape)、管状
(stick)、盘状(waffle)和散料等几种。即：

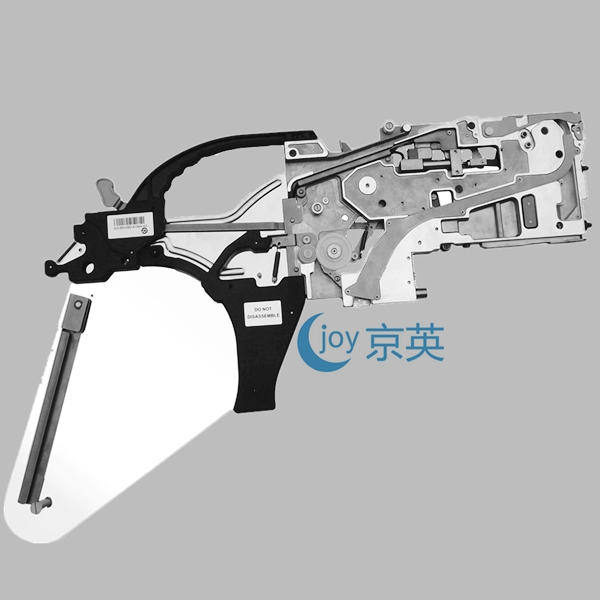

1、带式送料器
带式送料器是贴片机送料器中最常用的一种，传统结构方式有轮式、爪式、气动式以及多间距电动式，现在已经发展为高精度电动式，
高精度电动式与传统结构方式相对，传送精度更高、送料速度更快、结构更加紧凑，性能更稳定，大大提高了生产效率。

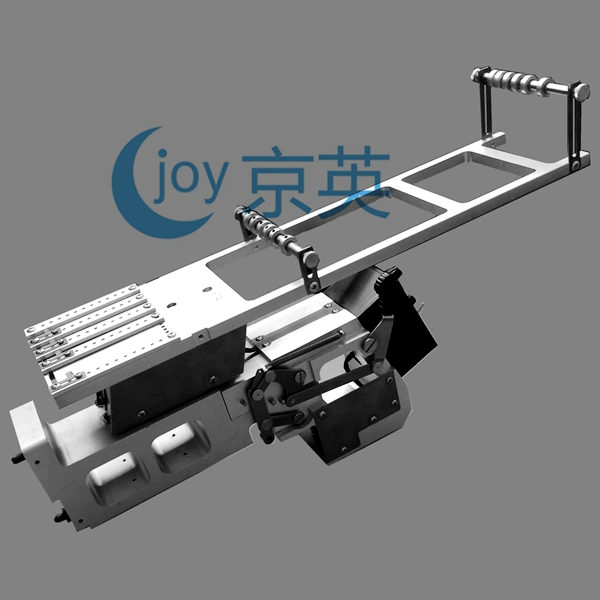

2、管式送料器
贴片机中的管式送料器，在一般情况下主要使用振动送料器来保证管中元器件不断进入贴片头吸取位置，一般PLCC和SOIC是用这种方式
来供料的。其管式供料器具有对元器件引脚保护作用好，稳定性和规范性较差，生产效率较底的特点。
3、托盘式供料器
托盘式送料器不仅可以供给贴片机拾取元器件，也可以做为贵重元器件的势抛料站。它可以分为单层结构和多层结构，单层托盘式送料
器是直接安装在贴片机送料器架上，占用多个糟位，适用于托盘式料不多的情况;多层托盘式送器料有多层自动传送托盘，占用空间小，
结构紧凑，适用于托盘料比较多的的情况，盘装元器件多为各种IC集成电路元件。
4、散料盒式送料器
散料盒式送料器的工作方式是将元器件自由地装入成型的塑料盒或袋内，通过用振动式送料器或送料管把元器件依次送入贴片机，这种
方式通常使用于MELF和小外形半导件元器件，只适用于无极性矩形和柱形元器件，而不适用于极性元器件。因此，散料盒式送料器主要
用于MELF和小外形半导件元器件。
特别是，随着贴片速度和精度要求的提高，相信在未来的近几年中，对供料器的设计与安装，将会越发受到人们的重视。
