SMT贴片机吸嘴怎么选型及选型技巧
时间: 2015-08-16 信息来源: 本站
SMT贴片机怎么选型及选型技巧
SMT贴片机吸嘴由于使用率非常高,长期高速的工作使贴片机吸嘴易磨损而需要经常更换,我们看到市场上的贴
片机吸嘴型号众多,按材质分钨钢,钻石钢,陶瓷,塑钢、塑胶、铝、铁等。按形状分有圆孔,方孔,V型等,
按大小分更是有多种,该怎样选择贴片机吸嘴是很多SMT新人和经验不足的采购员十分关注的问题,下面京英科
技的技术员来跟大家谈一谈。

通过贴片机吸嘴材质来选择贴片机吸嘴:
1、贴片机钨钢吸嘴:钨钢吸嘴结实,耐用,但是易发白,不怕麻烦的朋友,或者SMT新人可以选择钨钢吸嘴,
     发白了就用油性笔涂涂,还可以继续用。
2、贴片机陶瓷吸嘴:
1)吸嘴嘴头不存在发白现象;
2)在高速贴片机的生产中,不因速度高会带上静电;
3) 其耐磨性比钨钢和钻石钢的都要高,使用寿命会更长。

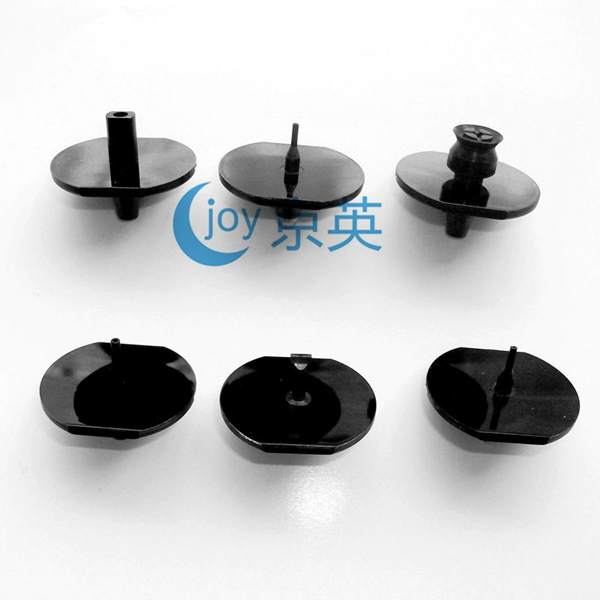

                                                三星贴片机吸嘴

陶瓷吸嘴的合金与硬质合金(钨钢)的材料性能相同,另外该材料的本体呈黑色,如:西门子、松下、YAMAHA
、XP143等陶瓷吸嘴就不存在发白的现象。经MVⅡF及MSH3高速机的试用比较在正常情况下使用:
防锈润滑油 ⑴是硬质合金(钨钢)表面加黑色镀层吸嘴使用寿命的四倍左右;
⑵是所谓“钻石钢”“黑材”吸嘴使用寿命的2倍左右。

陶瓷吸嘴已经攻克了以下几个问题:
1) 从根本上解决了吸嘴尖端不发白的问题;
2) 在使用寿命上是硬质合金(钨钢)吸嘴及所谓“钻石钢”“黑材”吸嘴寿命的倍数;
3) 由于该材料不导电,在中高速机的使用,特别是高速机的贴装时、不因速度高而带静电。
但是,由于陶瓷吸嘴嘴头的材料非常之薄(壁厚仅0.15-0.2mm),所以与硬质合金(钨钢)及所谓“钻石钢”“

黑材”吸嘴同样存在脆断的问题,因此,陶瓷合金吸嘴同样不宜摔碰。。小心使用可以避免或减少断裂发生。
贴片机钻石钢吸嘴:结实、好用、永不发白,但是特贵,性价比不高。
贴片机胶头吸嘴:当料的表面不平整或料有粘性时,适合选用胶头吸嘴,但是胶头吸嘴寿命不长,建议订胶
头吸嘴时,多买些胶嘴头备用,当嘴头磨损了时,可以直接自己换上胶嘴头就可。
通过贴片机吸嘴大小来选择贴片机吸嘴:

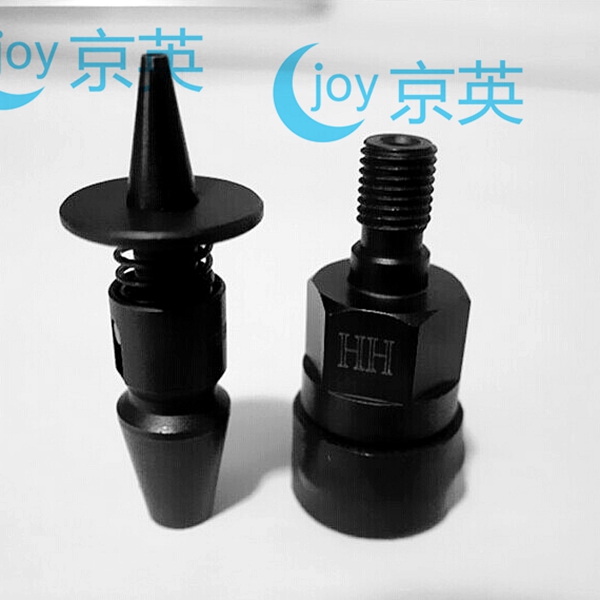

                                                                Juki贴片机吸嘴

吸嘴大小:

标准规格的料,吸嘴规格基本都是固定的,以三星SM为例,0805料对应CN065吸嘴,0603料对应CN040吸嘴等,

当有些料不大不小,形状奇奇怪怪时,就需要订做吸嘴了。


吸嘴形状:
吸嘴形状有方孔,圆通,V槽等。订做的吸嘴,一般根据料的形状,选取平整的吸着点,有些做成伸长的吸嘴,
伸进料的凹槽平面吸取,有些根据料的边缘,做成回字型,有些两端用平面,中间不平,则要搭个桥。有些料
有粘性,不好放料,则要在吸嘴壁开些槽,或是做成胶头。

FAQ:有些客户反应,我买的是黑材吸嘴呀,不是说永不发白吗?现在怎么发白了。
 其实这是一个误会,黑材吸嘴的材质就是黑色的,不是表面发黑处理的,即使中间断了,截面也是黑的,有时吸

嘴表面脏了,有油污了,或是粘上锡渣了,会使人误以为它发白了,这时,只要清洗干净吸嘴即。


SMT吸嘴如何才能提高使用寿命呢?首先可以肯定的一点吸嘴的品质是非常重要的,另外日常的维护
和保养也是非常重要,下面由小编给大家分享一下smt吸嘴保养的一般方法:
1 smt吸嘴表面用无尘布擦灰;
2 小孔径吸嘴可以细钢丝通一下,再用汽枪吹;
3 吸嘴表面不能用酒精等腐蚀性溶液浸泡,否则会使表面脱落;
4 HOLDER用棉棒擦腔体,不可通坏滤网;
5 HOLDER爪牙定期加专用油脂;
6 根据生产最好定期保养,平时做好其它维护



SMT贴片机吸嘴选择技巧,讲解完毕,京英科技提醒:选择SMT相关设备一定要找有实力的企业,深圳市京英科技

有限公司是一家专业的SMT/AI设备供应商,公司专注于提供SMT/AI设备、零件、服务及解决方案。
