SMT耗材选购注意事项
时间: 2015-06-22 信息来源: 本站
SMT贴片生产过程中红胶的作用:
在SMT生产中,有很多产品都是要在PCB板的双面贴装元件, 其顺序是在其中一面印刷锡膏,贴片,
过回流炉。
在另外一面印刷锡膏,贴片,再过回流炉,这样当第二次过炉的时候,第一面的元件现在是在下面了 当温度升高时,下面的元件可能会掉下来,所以在生产第一面时,在一些大元件下面或者周围点上红胶,这种胶在遇热时会固化,将元件牢固的粘住,这样在生产另外一面时,过炉时就不会掉下来了
贴片助焊膏的作用,
助焊剂是一种促进焊接的化学物质。在焊锡中,它是一种不可缺少的辅助材料,其作用极为重要。

1)溶解被焊母材表面的氧化膜 在大气中,被焊母材表面总是被氧化膜覆盖着,其厚度大约为2×10-9~2×10-8m。在焊接时,氧化膜必然会阻止焊料对母材的润湿,焊接就不能正常进行,因此必须在母材表面涂敷助焊剂,使母材表面的氧化物还原,从而达到消除氧化膜的目的。

2)防止被焊母材的再氧化 母材在焊接过程中需要加热,高温时金属表面会加速氧化,因此液态助焊剂覆盖在母材和焊料的表面可防止它们氧化。

3)降低熔融焊料的表面张力 熔融焊料表面具有一定的张力,就像雨水落在荷叶上,由于液体的表面张力会立即聚结成圆珠状的水滴。熔融焊料的表面张力会阻止其向母材表面漫流,影响润湿的正常进行。当助焊剂覆盖在熔融焊料的表面时,可降低液态焊料的表面张力,使润湿性能明显得到提高。

4)保护焊接母材表面的作用 被焊材料在焊接过程中已破坏了原本的表面保护层。好的助焊剂在焊完之后,并迅速恢复到保护焊材的作用

贴片焊锡膏的作用:

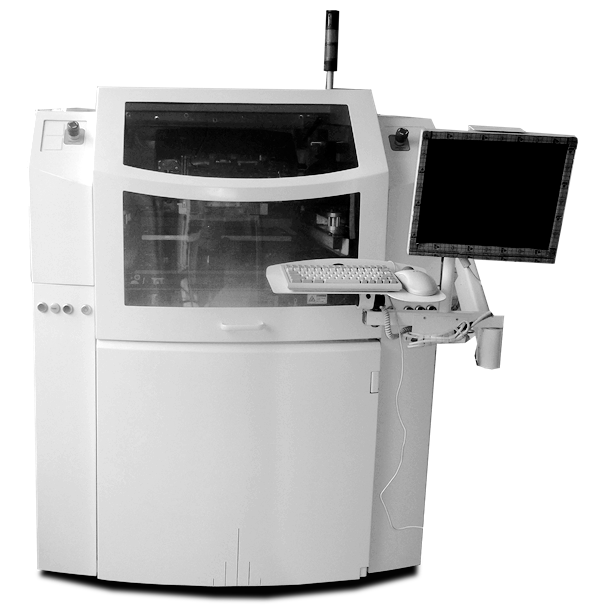

在电子制程SMT工序中,锡膏的主要作用是粘接SMD物料在PCB的应焊盘位置,以保证贴片机贴片时SMD物料不会散落。同时、经过热风回流焊接后又起到固定SMD物料和连通电路的重要作用。选择优质的锡膏,利用锡膏搅拌机充分搅拌均匀,使用全自动、半自动或手动的锡膏印刷设备把锡膏按工艺质量要求印刷在PCB的焊盘上。AOI(自动光学检查机)检查印刷锡膏应完全覆盖PCB焊盘,印刷厚度应等于钢网厚度,分辩清晰,脱模良好。否则,清除、清洗、重新印刷,锡膏印刷的质量直接影响到贴片物料焊接质量效果,焊接质量的优劣直接影响到产品的可靠性,所以,在整个生产制程中,一般被设为关键工序。因此,在机器设备、使用工具、物料的选择、人员的技能、作业方法、环境条件都要符合工序制程要求,以期达到效率高、品质好之目的。

锡膏分为:有铅锡膏和无铅锡膏,无铅锡膏即环保锡膏
SMT贴片生产钢网的作用:•     钢网用来把半液体半固体状态的锡浆印到pcb板上,目前流行的电路板除电源板外大多使用表面贴装即SMT技术,其pcb板上有很多表贴焊盘,即无过孔的那种,而钢网上的孔正好是对应PCB板上的焊盘,手工刷锡时用水平的硬刷将半液体半固体状态的锡浆通过钢网上的孔刷到PCB板上,再通过贴片机往上贴元器件,后再过回流焊接

钢网分为三种:激光钢网,蚀刻钢网,抛光钢网
SMT电烙铁的作用:•电烙铁是电子制作和电器维修必不可少的主要工具,主要用途是焊机元件及导线,按结构可分为内热式电烙铁和外热式电烙铁,按功能可分为焊接用电烙铁和吸锡用电烙铁,根据用途不同又分为大功率电烙铁和小功率电烙铁。内热式的电烙铁体积较小,而且价格便宜。一般电子制作都用20W-30W的内热式电烙铁。当然有一把50W的外热式电烙铁能够有备无患。内热式的电烙铁发热效率较高,而且更换烙铁头也较方便。
