防静电SMT上下料架安装步骤及注意事项:
时间: 2014-07-23 信息来源: 本站
防静电SMT上下料架安装步骤及注意事项:

防静电SMT上下料架目前主要适用于自动上下板机,并且可以耐酸耐碱、耐油污、耐高温,无毒无味,可用于
盛放PCB板,并为清洁带来了方便,使生产中的线路板周转便捷、堆放整齐,便于管理。其合理的设计,优良的品质,
适用于工厂中的运输、配送、储存、流通加工等环节。


SMT上下料架安装的主要步骤,用到的工具主要包括手动六棱螺丝扳手和电动六棱螺丝扳手。

1.首先选好配件,配件包括:上下料架塑料,和塑料侧板两块、底板两块(固定板、移动板)、铝合金
立柱四根、内六角螺丝还有垫片各有一份、金属挡杆一根,工具内六角扳手。。

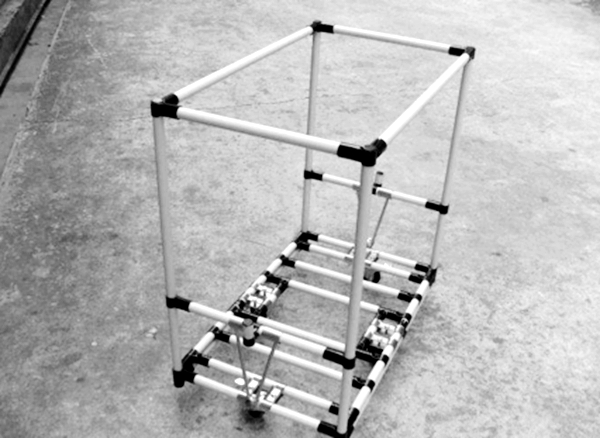

                                                    防静电SMT上下料架安装步骤

2.选好了配件和工具就可以安装了,首先是把四根铝合金立柱用螺丝固定在一块金属底板上,(每颗

螺丝下面都有垫片)把螺丝拧紧防止晃动。

3.固定一片固定侧板在拧好立柱的金属固定板上,同前拧紧螺丝,接下来就是固定另外一块金属固定
板。安装这块固定底板时要注意螺丝稍微拧下即可,只是固定不让其从立柱上滑下。

4.第四步是最关键的,如果这一步安装不好前面的工作等于白做了。就是安装活动侧板,刚刚说了固
定另外一个底板时不要拧紧就是这样活动侧板可以很轻松的防静电去。首先要对准一侧(上侧或下侧)
直接到位齿轮的底端,然后另一侧的活动板顺着齿轮慢慢也滑动到这一侧,这样看上下是否对齐,下
面的活动扣能否卡到底板滑槽里,如果一切都好再看上面的活动扣也能否卡到上面底板的滑槽里,Ok,

没有问题了,那接下来就是拧紧这块底板的螺丝了。


5.第五步已经做的完美了,这一步就很好做了,就是把活动侧板从刚刚安装好的一侧顺着齿轮槽滑动
到另一侧。这时候也很关键,在活动的时候要稍微的向上提下活动侧板上面的两个塑料扳手,这样活
动侧板很容易的顺着滑动槽和齿轮来回的滑动。

防静电SMT上下料架注意事项:
上下底板凸面向上。
侧板外侧面有箭头应该与底板凸面方向一致。
将上下底板移动对好板滑槽位置。
